YBW-40.5型户外箱式变电站

一、产品概述

YBW-12型户外箱式变电站(简称箱式变)是一种由高压电器设备、电力变压器、低压电器设备、辅助设备及其连接件等组合在一个箱体内的紧凑型成套配电装置，适用于额定电压12/0.4kV(6/0.4kV)三相交流系统中作为接受和分配电能之用。特别适用于城市公用配电、高层建筑、住宅小区、工矿企业、潜口、油田公园、高速公路及施工工地等场所。YBW-12型箱式变在技术上具有结构紧凑成套性强、运行安全可靠、维修方便、造型美观大方等优点，能满足城市环网供电的要求具有占地面积小、移动方便、建站周期短、能伸入负荷中心减少损耗节能等特点。

二、产品型号及其含义

三、使用环境

· 海拔高度不超过1000m;

· 环境温度-30C-+40C:

· 空气相对湿度不超过90% +25C)最高不超过95%，风速35m/S2:

· 地震水平加速度≤0.4/S2垂直加速度0.4m/S2:产品安装在无火灾、无爆炸危险、无严重污秽、无化学腐蚀性气体及剧烈振动的场所,垂直倾斜度不大于 3°。

四、主要技术参数

注:此表中40.5kV的系列参数适用于此样本小YBW40.5户外箱式变电站

五、产品结构特征

箱式变外形示意图

· 箱式变电站的基本结构分为“目”字形和“品”字形，“品”字形结构高压室较宽，能实现环网供电或双电源供电方式。“目”字型结构低压室较宽，可放置 5-6 台低压柜，能有15-26 回路出线可设置内操作走廊如图二所示。图中H为高压室，T为变压器室,L为低压室。

· 箱式变电站箱体骨架采用槽钢和角钢焊接而成，具有较高的机械强度。箱体外壳材料采用 2mm 厚铝合金板、新型防腐彩钢复合板、不锈钢板、多功能植物纤维增强水泥横压板、玻璃纤维特种水泥板等，用户可选有极好的防腐能力，经表面着色可与周围环境相协调。

· 有良好的隔热通风措施。箱体顶盖在夹层中设有30-50mm厚的新型阻燃材料制成的隔热层，能有效地防止太阳光辐射。在变压器室顶部装有自动控制的轴流风机，可保证在高温季节变压器能满载运行。为了更好地保护变压器，在高压保护开关上加装了超温跳闸装置。

· 箱体外门锁，采用防雨、防堵、防锈、防盗的专用门锁，外门打开后可定位在开门位置。

· 外门框上加装了专用的橡皮嵌条，箱顶四周设有防雨檐，底部电缆进出线口加装了宝塔形皮圈，能有效地防雨水,防灰尘,防小动物,保证电气设备可靠运行。

· 变压器室可设置轨道及变压器小车，方便变压器安装，更换。

· 箱式变高压部分选用本公司生产的 HXGN-10可扩展式环网开关设备，可配装ABB公司产NALF-17.5型或LK公司产LK-VLBS型或FN16-10型各类负荷开关,操作简便,可靠性高。

· 变压器室设二道门，内网门采用开启式，金属网经镀锌处理，网孔直径8mm,确保巡视人员的人身安全。

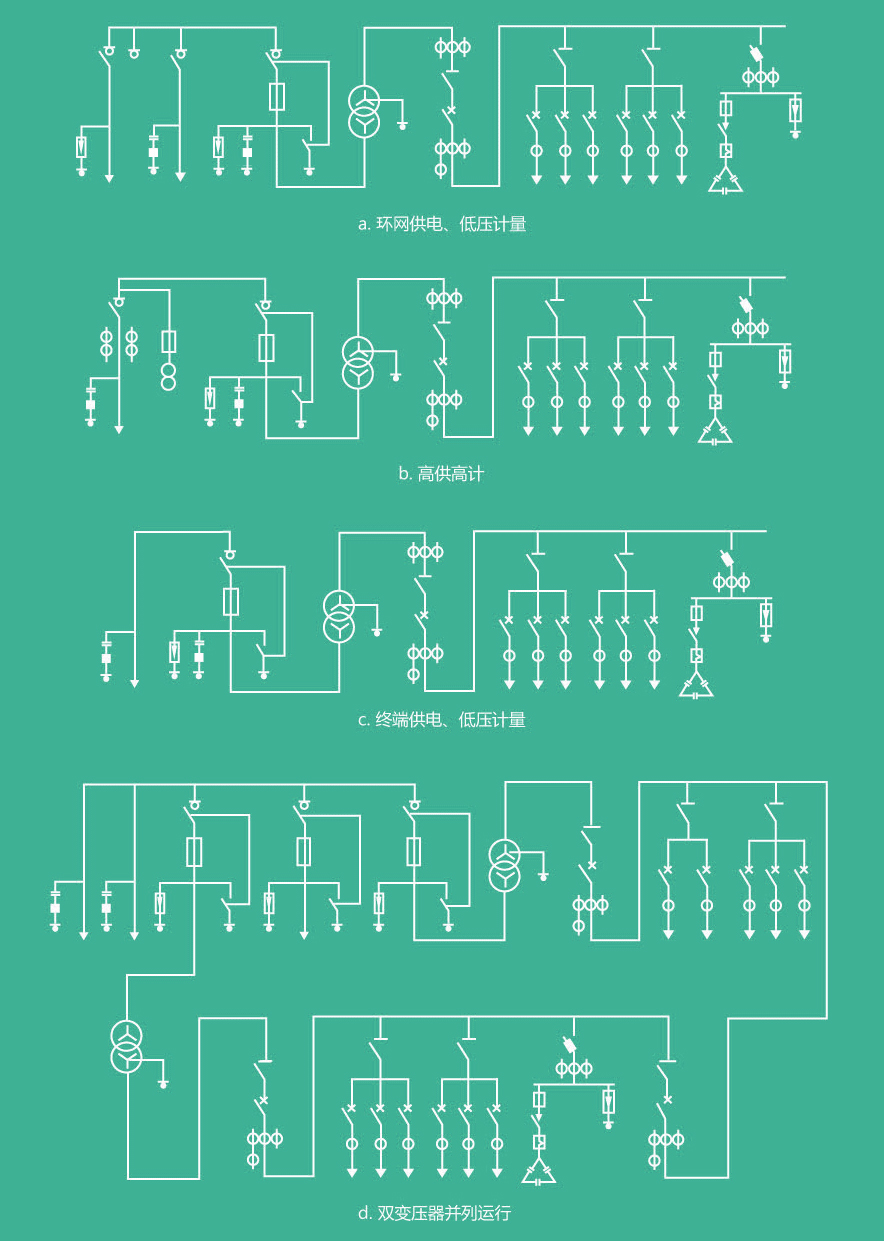

· 高压进线方案分为电缆下进线、架空进线两种，低压出线一般为电缆出线。

· 箱体采用下起吊方式,起吊平稳、可靠

图一、箱式变外形尺寸及平面布置目字形结构
